Упорні кулькові підшипники

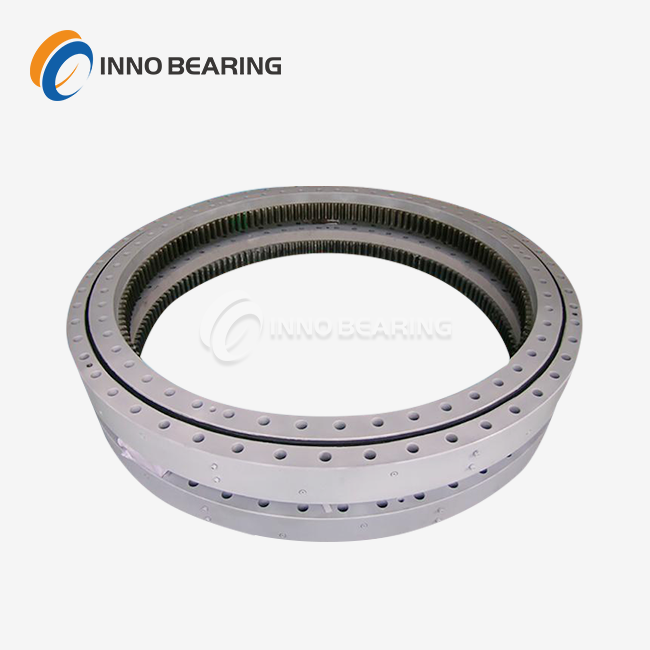

1. Вступ до продукту: Поворотні підшипники з роликами як основними несучими компонентами, що мають високу несучу здатність та ударостійкість, підходять для великогабаритного обладнання з великими навантаженнями та у важких умовах роботи.
2. Тип конструкції: Має товстостінну кільцеву інтегровану конструкцію. Внутрішнє та зовнішнє кільця мають подвійні доріжки кочення, вбудовані однорядні або багаторядні циліндричні або конічні ролики, сталеві сепаратори, міцні пилонепроникні ущільнення, а монтажні отвори підходять для високоміцних болтів.
3. Діапазон розмірів: Зовнішній діаметр кільця: 500 - 3000 мм, внутрішній діаметр кільця: 450 - 2850 мм, висота: 25 - 100 мм.
4. Матеріал: Внутрішнє кільце/зовнішнє кільце: 50Mn, 42CrMo; тіла кочення: підшипникова сталь GCr15, GCr15SiMn (додатково для ударостійкості); ущільнення: нітрил, фторкаучук (додатково для стійкості до олії та високих температур).
5. Галузі застосування: Портові крани, металургійне обладнання, великі вітрові електростанції, важка гірничодобувна техніка.
6. Ключові елементи перевірки: зазор роликового вузла, стійкість до перекидання, пилонепроникність ущільнень.

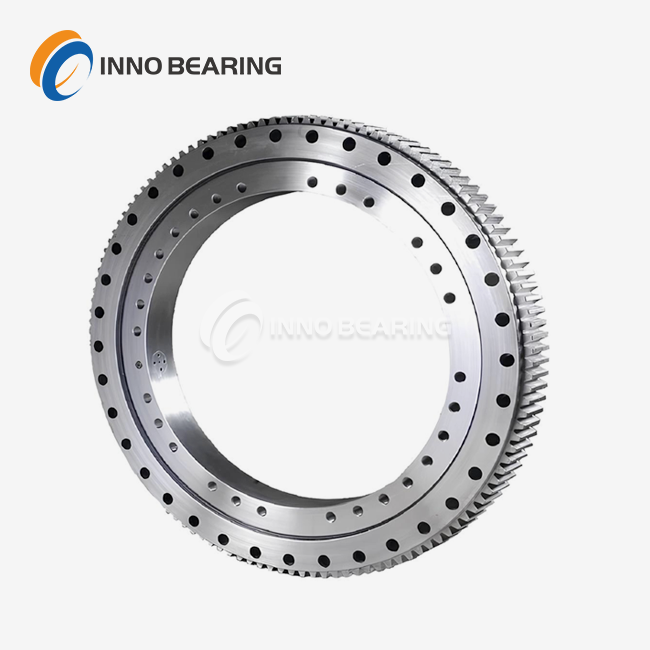

1. Вступ до продукту: Поворотні підшипники із зовнішніми шестернями на зовнішньому кільці, які можна безпосередньо підключити до приводного двигуна, мають високу ефективність передачі та підходять для обладнання, яке потребує активного повороту та має відкритий простір.
2. Тип конструкції: Має кільцеву структуру. Зовнішня сторона зовнішнього кільця оброблена зовнішніми зубцями (прямі або гвинтові зубці, модуль 2 - 12). Внутрішнє та зовнішнє кільця мають подвійні доріжки кочення з вбудованими сталевими кульками або роликами, а сепаратори запобігають зіткненням завдяки ущільненням з обох боків.
3. Діапазон розмірів: Зовнішній діаметр кільця: 500 - 3500 мм, діаметр кільця шестерні зовнішнього кільця: 520 - 3550 мм, висота: 30 - 100 мм.
4. Матеріал: Внутрішнє кільце/зовнішнє кільце: 50Mn, 42CrMo; тіла кочення: підшипникова сталь GCr15, GCr15SiMn (додатково для ударостійкості); ущільнення: нітрил, фторкаучук (додатково для стійкості до олії та високих температур).
5. Галузі застосування: Баштові крани, велике розважальне обладнання (оглядові колеса), портальні крани, системи повороту вітроенергетики.
6. Ключові елементи перевірки: зовнішня похибка кроку шестерні, глибина цементованого шару, точність повороту.

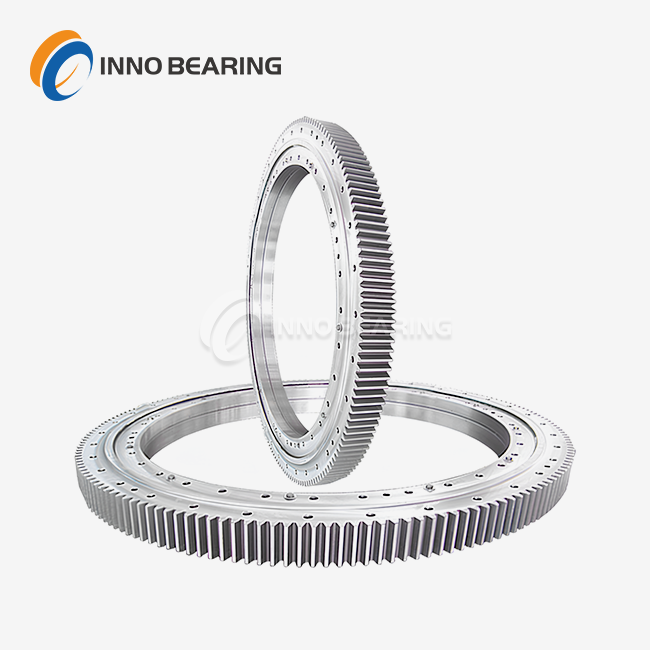

1. Вступ до продукту: Підходить для систем рисьхання та тангажу вітрових турбін потужністю 1.5 - 5 МВт, стійкий до низьких температур (-40°C), стійкий до вітру та піску, здатний витримувати змінні навантаження протягом тривалого часу та має тривалий термін служби.
2. Тип конструкції: Має кільцеву структуру. Внутрішнє кільце закріплене на гондолі або маточині, а зовнішнє кільце з'єднане з вежею або лопаттю. Має вбудовані дворядні ролики з подвійними ущільненнями зовні (гумове + металеве пилозахисне кільце), а поверхня доріжки кочення фосфатована для запобігання іржі.
3. Діапазон розмірів: Для опори повороту діаметр зовнішнього кільця становить 1800 - 4000 мм; для опори повороту діаметр зовнішнього кільця становить 500 - 1200 мм, а висота - 50 - 150 мм.
4. Матеріал: Внутрішнє кільце / зовнішнє кільце: 50Mn, 42CrMo; тіла кочення: підшипникова сталь GCr15, GCr15SiMn (додатково для ударостійкості); ущільнення: нітрилова гума, фторкаучук (додатково для стійкості до олії та високих температур).
5. Галузі застосування: вітрові турбіни потужністю 1.5 МВт, 2.5 МВт, 5 МВт (системи рисьбування, системи тангажу).
6. Ключові елементи перевірки: низькотемпературна поворотна здатність, стійкість до втоми, піско- та водонепроникність ущільнень.
